ABAQUS計算指導12：樓房結構模型的固有頻率振型分析

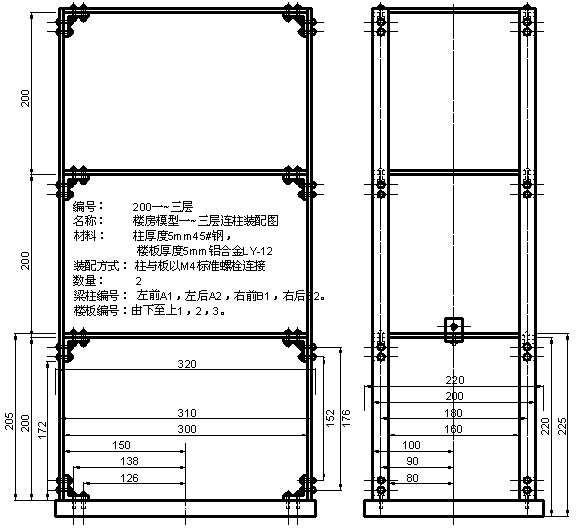

我們實驗室現有4套如圖的多層框架結構模型，可以按不同要求組裝為3~5層。在實驗前需要應用有限元法分析其應力、振動響應，現要求分析三層模型的前10階固有頻率和振型的模態。

一 部件、組裝

創建部件，用三維可變形殼造第一層的立柱。Part, 3D, Deformable, Shell, Planer, 0.8.寬0.02高0.2.

創建計算實體，以Prat-*為原形，用Dependent方式生成實體。Assembly, Instance, Create, OK.

實體轉動，移動到左后位置。拷貝4柱，間距0.18，0.3。

創建部件，用三維可變形殼造第一層的樓板。Part, 3D, Deformable, Shell, Planer, 0.8. 寬0.3高0.2.

創建計算實體，以Prat-*為原形，用Dependent方式生成實體。Assembly, Instance, Create, OK.

實體轉動，移動到第一層的樓板位置。

連柱帶樓板拷貝成3層，間距0.2。

融合。

刪除其余實體、零件。

二 性質

1 創建材料：

將材料命名，E=210GPa，ν=0.28。

將材料命名，柱的材料：ρ=7800kg/m3，E=210GPa，ν=0.28。

將材料命名，樓板材料：ρ=2800kg/m3，E=70GPa，ν=0.33。

2 創建截面：

命名，殼，各向同性，選選立柱材料名，關閉。

命名，殼，各向同性，選樓板的材料名，關閉。

3 將截面的性質附加到部件上：

選中8個立柱，將選立柱截面信息注入各個立柱。

選中2個樓板，將選樓板截面信息注入各個樓板。

四 分析步

創建線性攝動分析步，命名為Step-1，頻率分析，線性。前10階，頻率0~10000Hz。

五 接觸

無。

六 載荷

1 施加位移邊界條件：

命名，約束4立柱的底端4線全部自由度。

2 創建載荷：

不要。

七 網格

1 網格控制：自選。

2 單元類型：自選。或默認。

3 撒種子：全局種子大約間距自己設計。

2 劃網格：

八 建立項目

九 觀察結果
